一、 概述

NSQ 型潜水泥砂泵是电机与水泵同轴一体潜入介质中工作的水利机械，该产品选材精良、结构先进、排污能力强。适合于输

送含有泥沙、煤渣、尾矿、矿砂等固体颗粒的液

体，主要用于冶金、矿山、火力发电厂、钢铁、水处理等企业泥沙类液体的清除及输送，是传统泥浆泵的理想替代产品。

该系列产品是吸收国外先进技术设计制造。水泵除主叶轮外在底部增加一套搅拌叶轮，能将沉淀的淤渣喷击成湍流，是水泵

在没有辅助装置的情况下能够实现高浓度输送。独特的密封装置能够有效平衡油室内外的压力，使得机械密封两端的压力保

持平衡，最大限度地保证了机械密封的运行可靠性，大大延长了其使用寿命。电机采用过热保护，根据用户的要求可增加进

水检测等多种保护装置，能在恶劣工况条件下长期安全运行。

二、 使用条件

1.通常情况下电源为 380V  50Hz 三相交流电源。可根据用户要求定制 400-1140V 特殊电机。

2.介质最高温度不得超过 60°C，如果超出可以增加冷却罩强制冷却。

3.介质中固体颗粒的最大体积浓度可达 40%，以不超电机额定电流为参考。

4.泵最大潜水深为 25 米，最小深度以淹没电机为准。

5.泵在介质中以直立工作为好，可以连续运转。

三、 结构特征与工作原理

NSQ 型潜水泥砂泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的

流速，带动固体物流动，实现浆体的输送。

其主要特点如下：

1、整机为干式电机下泵式结构。电机采用机械密封保护，能有效地防止高压水和杂质进入电机内

腔。

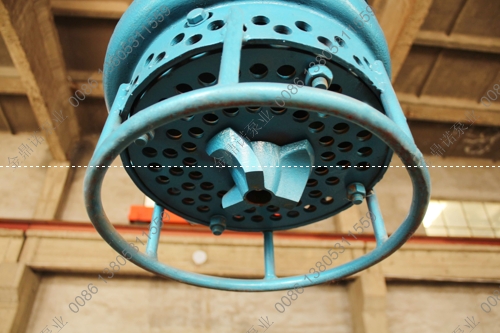

2、除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。

3、叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，耐磨损、耐腐蚀、无堵塞、排污能力强，

能有效地通过较大的固体颗粒。

4、不受吸程限制，吸渣效率高，清淤更彻底。

5、无需配备辅助真空泵，投资更低廉。

6、无需配备辅助搅拌或喷击装置，操作更简便。

7、电机潜入水下，无需建设复杂的地面保护和固定装置，管理更便易。

8、搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。
